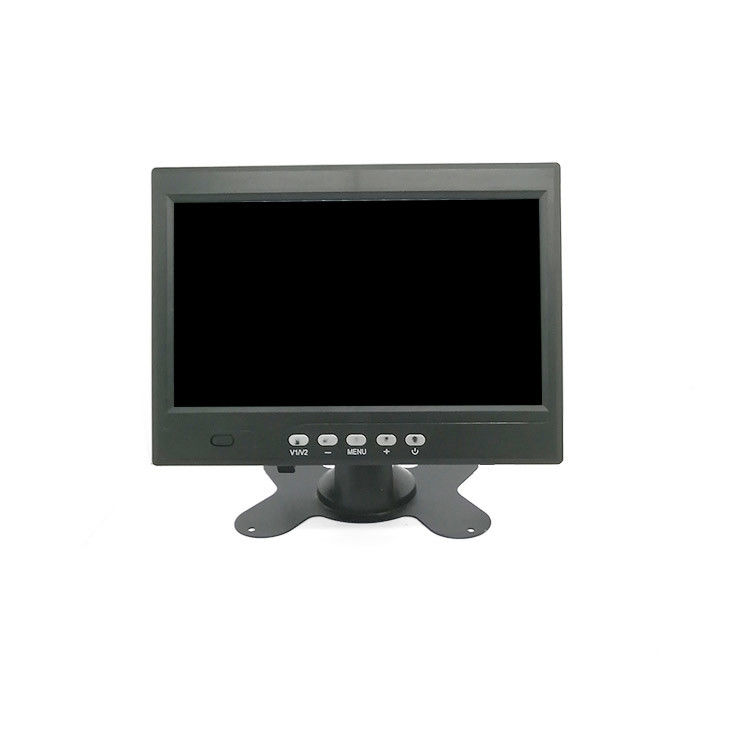

Автобус Заднего вида Камера Дисплей AHD Грузовик Наложница головы Монитор Android

Высококачественное обратное изображение симуляции автобуса грузовика с фотоаппаратом заднего вида

Подробное объяснение функции экранной печати кнопок
Функция печати на экране с кнопками
Кнопка MODE входит в операцию меню и при выборе настроек меню это кнопка возврата
Выбор функций переключения в воспроизведении видео V1/V2
-Операция меню.
Ключ M OK
+ Операция меню Ключ UP
Краткое нажатие для отдыха экрана долгое нажатие для отключения
Окно приема IR дистанционного управления

Подробное объяснение функций интерфейса провода
Описание интерфейса имени
CH1 канал CH1 подключен к AHD камеры впереди
Канал CH2 CH2 подключен к задней камере AHD
Канал CH3 CH3 подключен к левой камере AHD
CH4 канал CH1 подключен к правой AHD камеры
The yellow wire (b+) of the power line is connected to the positive pole of the battery  the black wire (b -) is connected to the negative pole of the battery   and the red wire (ACC) is connected to the ignition wire of the car key
Линия управления камеры зеленая линия (CH2) на обратный свет синяя линия (CH3) на левый сигнал поворота серая линия (CH4) на правый сигнал поворота
Интерфейс хранения TF небольшой порт карты используется для хранения видео

Примечание: После правильной проводки двойной мигающий ключ отображает правый экран
Приложение: изображение линии управления
1. 1. 3 Подробное объяснение функций дистанционного управления
Ключевое имя Ключевая функция
Кнопка включения/выключения
Возвращаться к вводу настроек меню
AV1 переключается на левый экран
AV2 переключается на правый экран
AV3 переключается на передний экран
AV4 переключается на экран заднего вида
Операция меню с стрелкой вверх Ключ вверх
Операция меню с стрелкой вниз: клавиша DON
Операция меню левой стрелки Левая клавиша
Операция меню с правой стрелкой
Ключ подтверждения

Автомобильные камеры являются основой для реализации многочисленных функций предупреждения и распознавания ADAS.Среди многих функций ADAS система обработки визуального изображения является относительно базовой, а камера является вводом системы обработки визуального изображения Поэтому в автомобилях камеры необходимы для интеллектуального вождения.

Хорошая или плохая работа камеры зависит от 70% оптических параметров, определяемых объективом.Хотя это не так дорого, как чипы COMS с точки зрения производительности единичной цены очень важно .
